Le bloc global construct ©

1 :: Concept Global Construct ©
2 :: Caractéristiques
3 :: Données techniques
4 :: Avantages
5 :: Photos

1 :: concept Global Construct ©



Un constat

Aujourd'hui encore, même les procédés les plus avancés dans le domaine de la construction abordent trop souvent de manière fragmentaire les nombreux éléments à prendre en considération.

Résultant de recherches tant pratiques que théoriques, le concept Global Construct © intègre, de façon équilibrée, dès le départ du projet et sur le long terme, l'ensemble des paramètres à maîtriser.

Le résultat est un rapport qualité prix exceptionnellement favorable.


Le principe

Dans le domaine de la construction, la maîtrise de l'ensemble des paramètres de bien-être devient de plus en plus une préoccupation essentielle des constructeurs et des utilisateurs.

Au-delà d'une réduction des consommations globales de matière et d'énergies, tant à la mise en oeuvre que lors de l'utilisation, Global Construct © apporte un progès majeur dans le champ désormais déterminant de l'écologie.

Global Construct © est un concept à structure orientée pour lequel les échanges physiques, notamment thermiques, s'établissent naturellement entre l'atmosphère intérieure et l'environnement extérieur.


2 :: caracteristiques du Bloc global construct ©


Un bloc de coffrage en béton avec dispositif isolant (variable) permettant la construction de murs sans mortier (assemblage) ensuite remplis de béton une fois érigés.

Télécharger la documentation au format PDF (7,4 Mb)

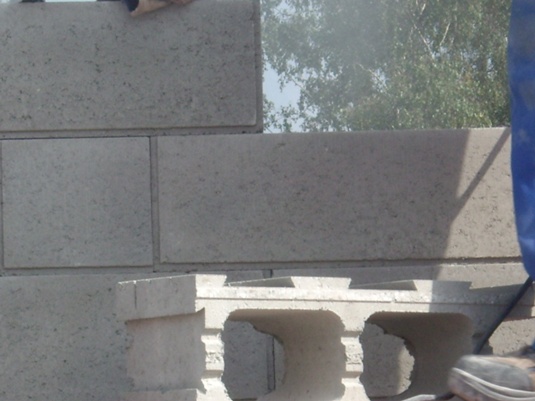

Le bloc

  • Béton + polystyrène expansé graphité
  • Dimensions : 60/20/20 (L/H/l),
    soit 8,33 blocs/m²
  • Béton de remplissage : 100 l/m²
  • 3 Variantes : 3 niveaux d'isolation pour une réalisation performante !

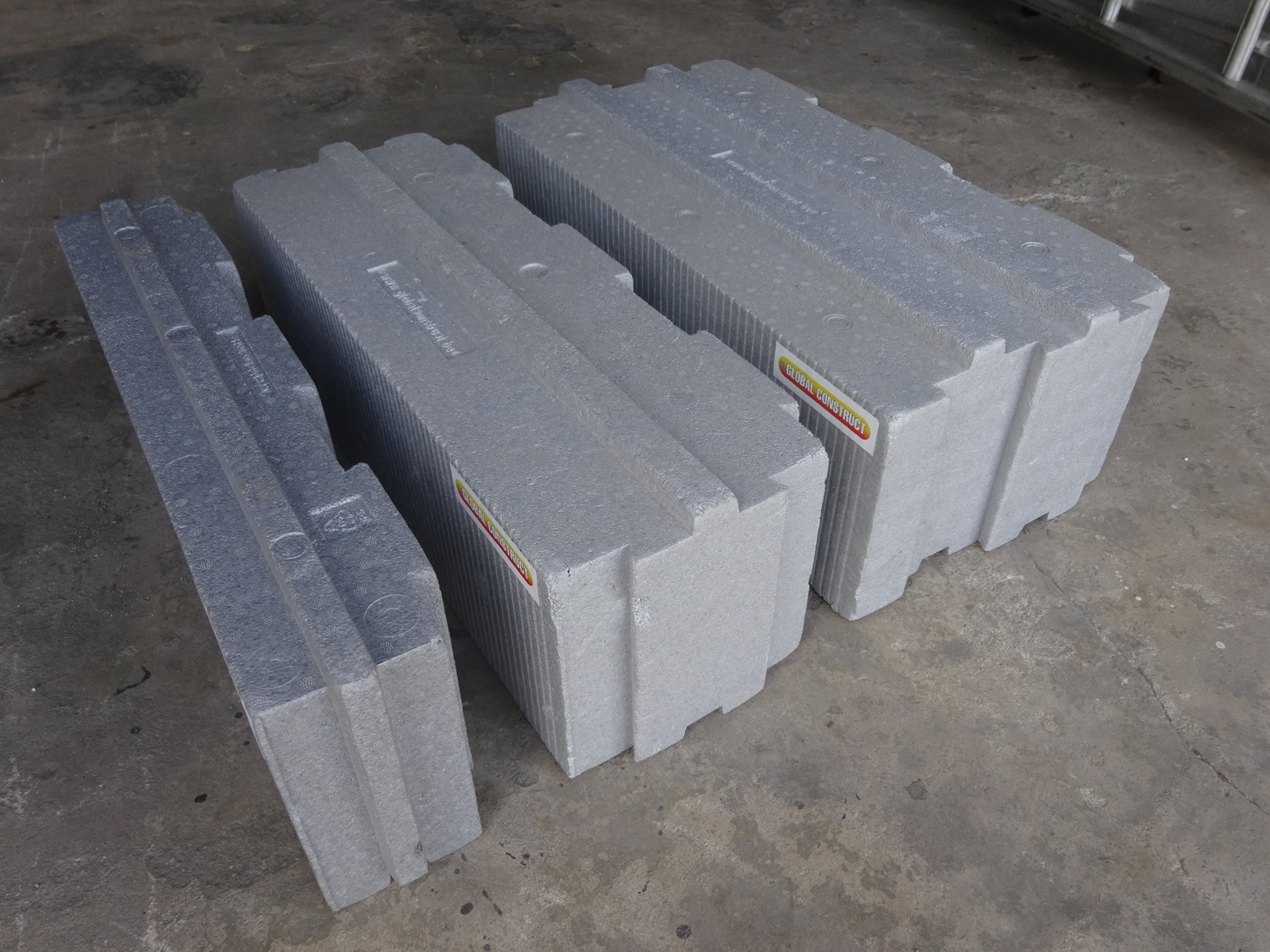

L'isolation


  • Dimensions : 60 x 20 cm (L x H), soit 8,33 blocs/m²
  • Epaisseurs : 10, 20 et 30 cm
  • Matériau : polystyrène expansible (EPS) graphité
    ISOLANT EPS GRAPHITÉ de BASF par ajout de minuscules réflecteurs de graphite qui piègent la majeure partie du rayonnement thermique.

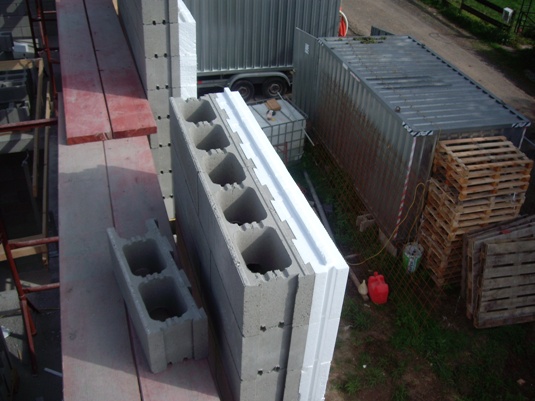

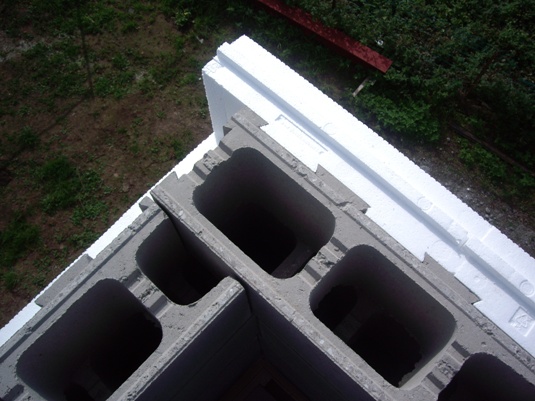

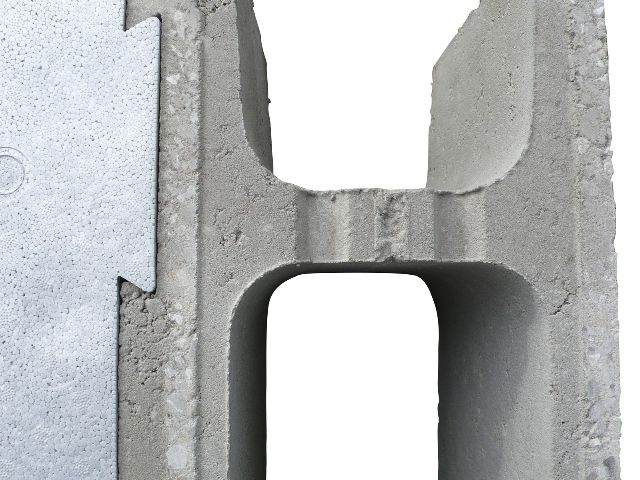

L'assemblage des deux elements

Le deux composantes bloc en béton et EPS sont assemblées par un système de mortaises ce qui évite tout risque de pont thermique dû à des fixations ajoutées. Le système est donc auto-fixant, auto-portant, sans mortier, ni colle, ni dispositif ajouté.


Principe de construction

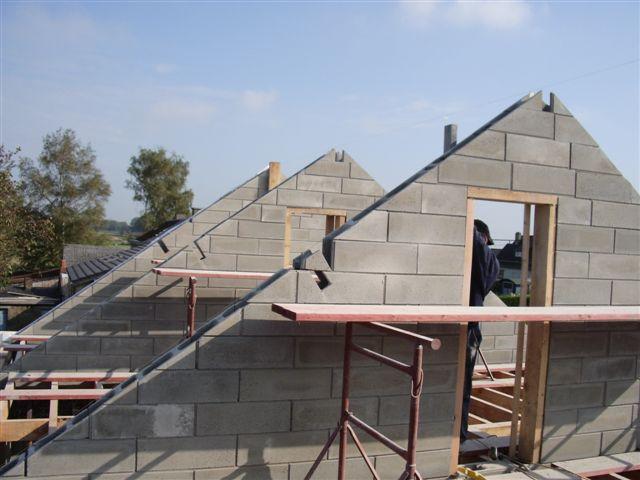

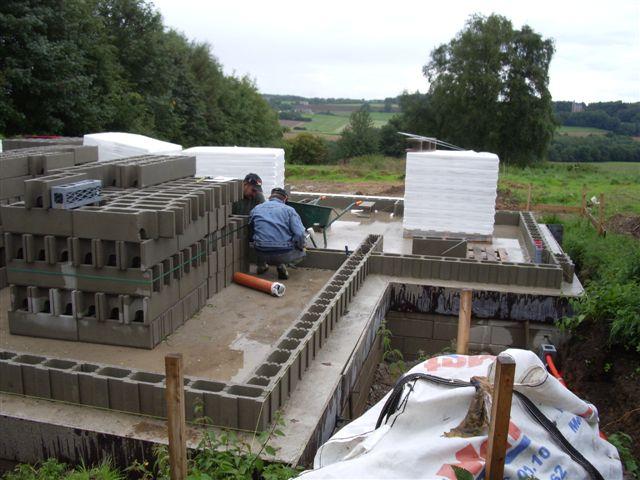

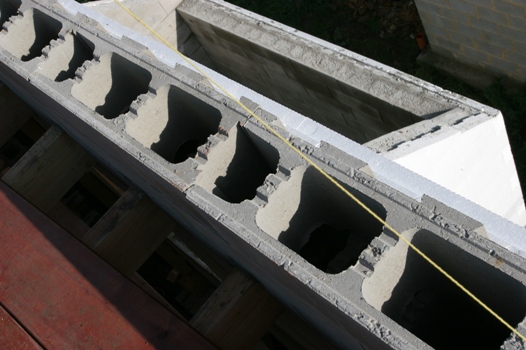

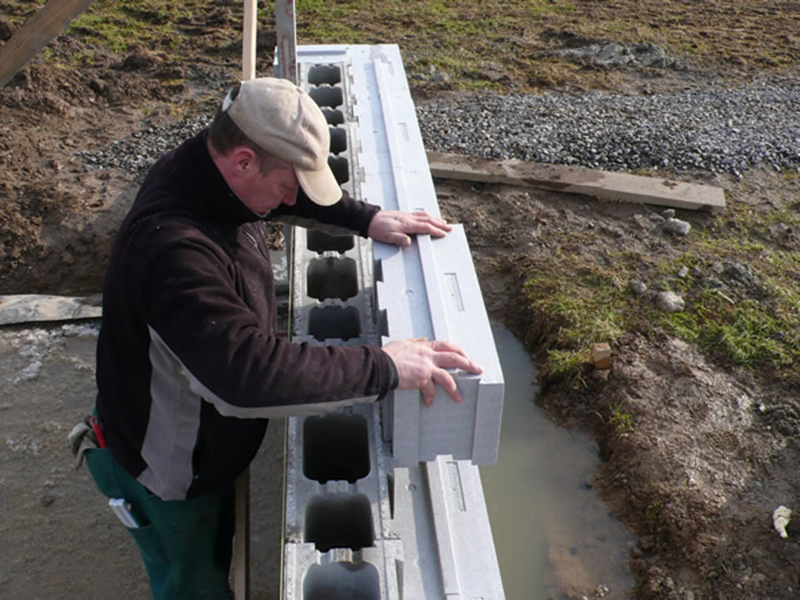

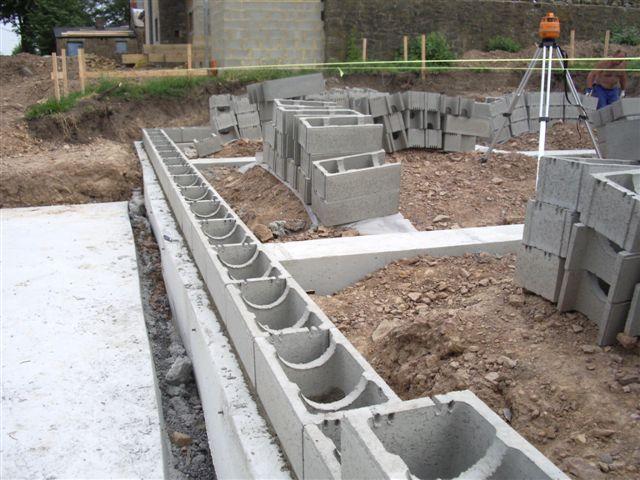

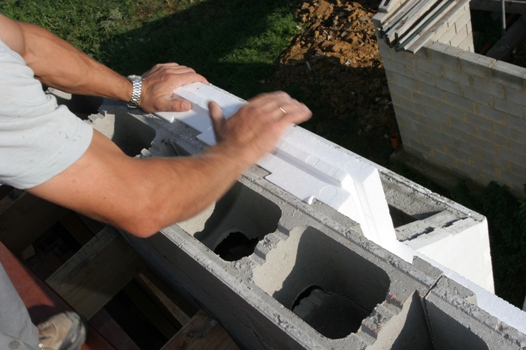

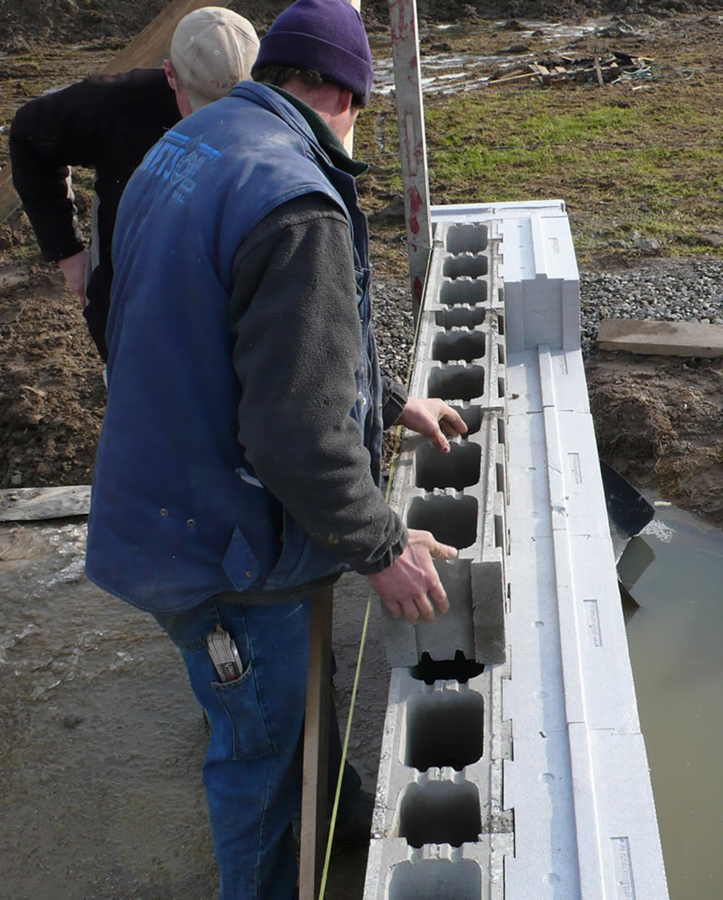

Empilage simple et rapide des blocs en béton (pose à sec, sans mortier). Ajout de l'isolation après la pose de chaque lit de blocs en béton.

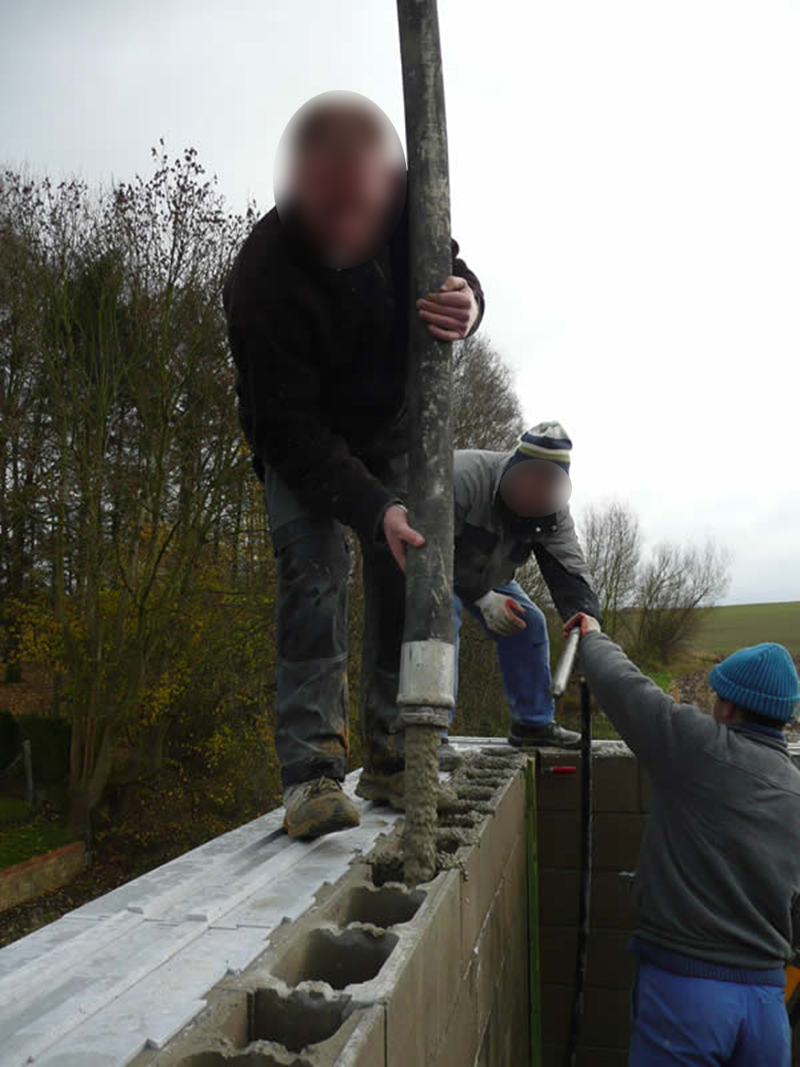

L'ensemble érigé est rempli de béton dont la composition et la méthode de mise en œuvre doivent respecter des règles bien précises.


3 :: donnees techniques



Consulter les données techniques du bloc Global Construct ©


4 :: Avantages


  • Coûts de construction réduits
  • Rapidité de mise en oeuvre
  • Performances

A la mise en oeuvre

Performances de la construction

  • Matériaux à prix compétitifs
  • Nécessite moins de main d’œuvre qualifiée
  • Intégration de l’isolation au coffrage sans fixation ajoutée
  • Moins de composants coûteux (métaux)
  • Réduction des travaux de coffrage
  • Assemblage de la structure sans mortier
  • Meilleurs contrôle et planification des opérations
  • Contrôle incontestable de la bonne mise en oeuvre des matériaux
  • Moins d’impact des conditions climatiques (gel, pluie, soleil)
  • Des fondations au toit en quelques jours d’activité
  • Niveau d’isolation optimum
    (jusqu’à U = 0,1 W / m² K) Certifié CSTC
  • Réduction des besoins en énergie lors de l’exploitation
  • Transfert des flux thermiques et hygrométriques sous contrôle
  • Contrôle des matières premières
  • Facilité d’intégrer les canalisations
  • Peut répondre aux normes parasismiques
  • Résultats « clé sur porte »
  • Plus-value immobilière

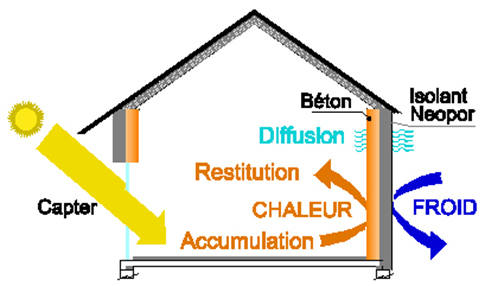

Inertie thermique : pour un meilleur rendement thermique du bâtiment !

Elément intérieur du système GLOBAL CONSTRUCT

Mur PLEIN en béton avec une inertie thermique très importante !
Les matériaux denses, lourds, favorisent énormément le rendement d'un immeuble, en hiver mais également en été !
Les maisons passives massives sont d'ailleurs conçues suivant ce principe-là.
Un matériau peu dense, léger, se réchauffe et se refroidit très rapidement. Par contre, un matériau dense emmagasine la chaleur ou la fraicheur, et la restitue plus tard.

Des matériaux lourds, grâce à leur inertie importante, permettent donc d'absorber les apports thermiques (rayons de soleil, surchauffes diverses...) et de les restituer progressivement plus tard (déphasage).

Ils permettent ainsi de maintenir des températures stables.

On peut ressentir clairement ce phénomène de déphasage les soirs d'été en vous plaçant près d'un mur de pierre ou en béton qui a été exposé au soleil pendant la journée. On ressentira alors nettement le rayonnement de chaleur émis par ce mur qui restitue en fait l'énergie captée pendant la journée.

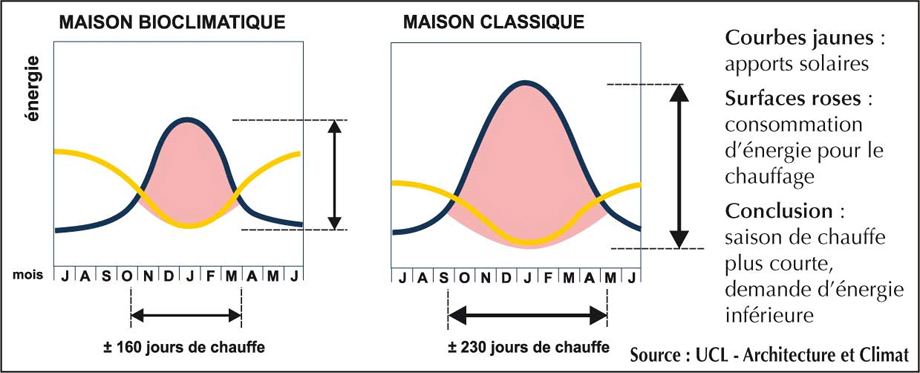

A l'échelle d'une année, l'inertie thermique de ces matériaux permet de raccourcir la période de chauffe pendant les entre-saisons.

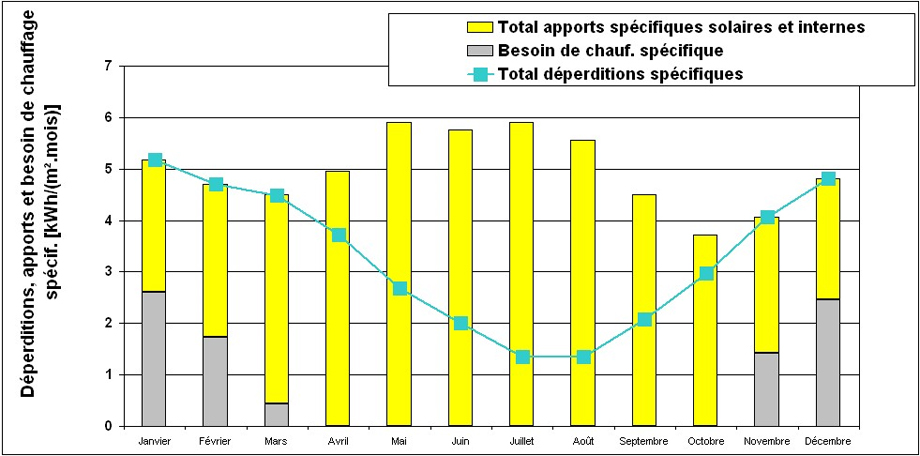

Illustration chiffrée avec le diagramme:

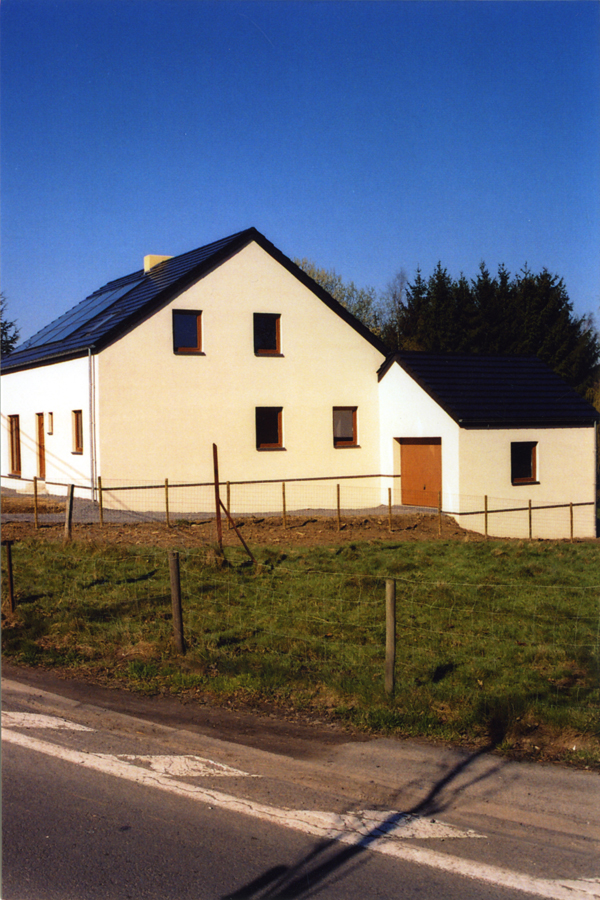

En gris, besoins de chauffage au cours d'une année d'une maison passive  en blocs GLOBAL CONSTRUCT construite à Mont Saint Guibert.



Etancheite a l'air :  point capital pour des murs basse energie !

GLOBAL CONSTRUCT, l’étanchéité à l’air est garantie  par le remplissage complet du mur avec du béton fluidifié, sans devoir recourir au plafonnage ou à des membranes d’étanchéité.



Economie d’energie

Les performances thermiques d'une habitation basse énergie se jouent à 3 niveaux :
- une forte résistance thermique des parois extérieures.
- une bonne étanchéité à l'air
- une bonne qualité de mise en œuvre garantissant la performance des produits

L'étanchéité à l'air et les économies d'énergie.
Ne pas évacuer les calories en hiver et en été ne pas en faire entrer
Cela implique la mise en place d’une ventilation mécanique contrôlée (VMC) à double flux permet d’éviter ces déperditions de chaleur en récupérant jusqu’à 90% des calories de l’air vicié sortant pour réchauffer l’air frais entrant.



Isolation acoustique

L’étanchéité à l’air est également importante au niveau de l’indice d’affaiblissement acoustique.

La diffusion de la vapeur d'eau : Pourquoi est-elle importante ?

Pour une maison saine le degré d'humidité (hygrométrie) ne peut être trop élevé.
En effet, un environnement chaud et humide est un vrai paradis pour les moisissures, les acariens et d'autres parasites qui s'y développent allègrement.
Ces agents pathogènes provoquent souvent des allergies et des affections respiratoires
Dans une maison saine, il est donc important que les murs puissent évacuer l'humidité contenue dans l'air et/ou dans les matériaux
Un air chargé d'humidité réclame davantage d'énergie de chauffage qu'un air plus sec. Une bonne régulation de l'hygrométrie du bâtiment permet donc des économies d'énergie !



Pour qui ?


professionnels de la construction

Le Bloc Global Construct constitue pour vous une solution innovante et Global Construct Concept peut apporter une valeur ajoutée à vos projets tant au niveau de la mise en œuvre que de l’exploitation future de vos réalisations.

Domaines de collaboration et opportunités

- Architectes et ingénieurs
Le Concept Global Construct une vraie valeur ajoutée. Intégrer le CGC dès la conception du projet et au travers du cahier de charge Nous vous ferons nos recommandations et suggestions.

- Entrepreneurs généraux
Devenez licencié CGC. Nous vous accordons :

- Un accompagnement sur chantier
- Une assistance à la certification
- Un accès privilégié aux Partenaires CGC

- Entreprises de rénovations, responsables de projets et promoteurs immobiliers
Vous initiez un projet, nous vous apporterons nos conseils et vous mettrons en rapport avec des partenaires GC expérimentés et agrées.

- Producteurs et distributeurs de matériaux de construction
GC vous offre l’opportunité de produire et commercialiser les blocs GC dans votre région.
Un produit innovant à valeur ajoutée, une solution qui va dans le sens du marché.



Particuliers

Vous avez un projet il est souvent celui d’une vie.

Maison passive, construction basse énergie

Objectifs

- Construire à prix compétitif
- Réduire la facture d'énergie
- Anticiper les normes les plus strictes
- Garantir une plus value pour le futur

Pour vous Global Construct est une solution qui répond à vos attentes en respectant vos choix fonctionnels et esthétiques tout en prenant en compte vos objectifs économiques : budget de la construction, coûts d’exploitation (énergie) et ne l’oublions pas les paramètres qui influenceront positivement la valeur de revente de votre bien le moment venu. Avec vous et les professionnels qui accompagnent votre projet nous veillerons à un usage adéquat du Concept Global Construct pour votre construction.



ONG

Les Organisations non Gouvernementales chargées de développer ou restaurer l'habitat montrent un grand intérêt pour la machine Appabloc.

En effet celle-ci permet la production des blocs sur chantier lorsque celui-ci est difficile d’accès pour la livraison en grandes quantités de matériaux de construction. Appabloc trouvera également sa pleine utilité dans les régions en pénurie de matériaux de construction de qualité.

La production de blocs de coffrage est assurée par l’équipe de construction suivant un planning équilibré avec celui de la construction proprement dite. Elle permet ainsi une mise en œuvre à flux constant et une optimisation des équipes.

Moyennant un encadrement expérimenté, la collaboration d'une main d'oeuvre locale non spécialisée est envisageable. Les blocs étant assemblés sans mortier.

Un programme spécial de formation et d'accompagnement est prévu pour ce type de projet.



5 :: Photos
